Walce z powłoką ceramiczną

Walce z powłoką ceramiczną PROEXPORT to zaawansowane walce procesowe pokrywane termicznie w technologii natryskiwania plazmowego (APS/HVOF) tlenkiem chromu (Cr2O3) lub tlenkiem glinu (Al2O3). Oferują ekstremalną mikrotwardość rzędu 1100–1400 HV0.3, całkowitą odporność chemiczną w zakresie pH 1–13, wysoką wytrzymałość dielektryczną oraz odporność na ścieranie erozyjne przez pasty i pigmenty mineralne.

Zapytaj o wykonanie ↗

Wszystkie walce

SPECYFIKACJA TECHNICZNA

Parametry wykonania i tolerancje robocze.

Dobieramy konstrukcję rdzenia, rodzaj powłoki elastomerowej lub metalicznej oraz wykończenie powierzchni bezpośrednio do warunków panujących w Twojej linii technologicznej.

Parametr techniczny	Zakres wykonania / Standard PROEXPORT
Materiał powłoki	Tlenek chromu (Cr2O3 99%), Tlenek glinu z dwutlenkiem tytanu (Al2O3/TiO2)
Mikrotwardość powłoki	1100 do 1400 HV0.3 (znacznie przewyższa stale hartowane i utwardzane indukcyjnie)
Metoda nakładania	Wysokoenergetyczne natryskiwanie plazmowe atmosferyczne (APS) lub naddźwiękowe (HVOF)
Porowatość i doszczelnienie	Porowatość wyjściowa < 2%; doszczelnianie próżniowe żywicami polimerowymi lub ceramicznymi
Grubość warstwy ceramicznej	Standardowo 100–300 µm na podwarstwie wiążącej NiCr/NiAl (grubość 50–100 µm)
Odporność dielektryczna	Wytrzymałość na przebicie elektryczne do 15–25 kV/mm (idealne do stacji koronowania)
Odporność chemiczna	Wysoka odporność chemiczna w szerokim zakresie pH — dobierana do składu chemicznego kąpieli i mediów myjących
Wykończenie powierzchni	Szlifowanie diamentowe, polerowanie (Ra do 0,1 µm) lub baza pod grawerunek laserowy

ROZWIĄZYWANIE PROBLEMÓW LINII

Precyzja, która eliminuje przestoje i wady wyrobu.

W PROEXPORT nie oferujemy jedynie powłok – rozwiązujemy konkretne wyzwania technologów, kierowników produkcji i działów utrzymania ruchu.

WYZWANIE PRODUKCYJNE

Problem na linii

Szybkie wycieranie walców metalowych przez pasty ceramiczne, szlamy lub farby z pigmentami twardymi (np. biel tytanowa) powodujące utratę profilu w kilka tygodni.

ROZWIĄZANIE PROEXPORT

Wartość inżynierska

Wdrożenie gęstej powłoki z tlenku chromu o strukturze z mikrozamkniętymi porami i twardości ponad 1200 HV.

REZULTAT DLA ZAKŁADU

Mierzalny efekt (ROI)

Wielokrotne wydłużenie żywotności powłoki w warunkach silnego ścierania i znaczne ograniczenie przestojów na przezbrojenia.

DOBÓR I KONTROLA JAKOŚCI

Co ustalamy przed realizacją zlecenia.

Każde zlecenie – nowe wykonanie lub regeneracja – realizowane jest według ściśle uzgodnionych punktów kontrolnych:

Charakterystyka obciążenia: brak bezpośrednich udarów mechanicznych punktowych na krawędziach
Skład medium: stężenie kwasów, zasad, zawartość cząstek stałych i ich uziarnienie
Wymagania elektryczne (w przypadku izolacji w walcach do obróbki koronowej)
Wymagana chropowatość końcowa po szlifie diamentowym

Standardy odbioru technicznego

Co ustalamy	Dlaczego ma znaczenie
Geometria i pasowania	Pomiary średnicy, bicia promieniowego i współosiowości czopów łożyskowych.
Struktura powłoki	Kontrola twardości (Shore/HV), grubości nominalnej i jednorodności bez pęcherzy.
Wyważenie	Kompensacja niewyważenia dynamicznego dobierana indywidualnie do prędkości roboczych maszyny (z protokołem wyważenia).

DETALE TECHNICZNE / REALIZACJE

Galeria powłok ceramicznych natryskiwanych plazmowo

Ekstremalna odporność na ścieranie, wysokie temperatury i agresywne chemicznie media.

Przygotowanie powierzchni pod natrysk plazmowy

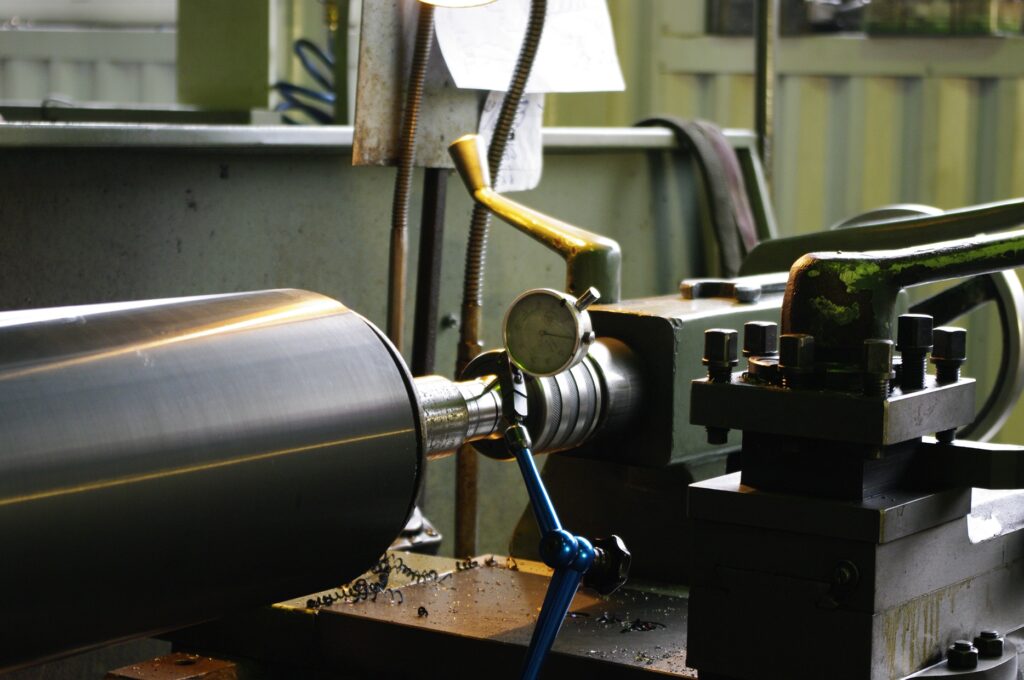

Kontrola bicia czujnikiem zegarowym

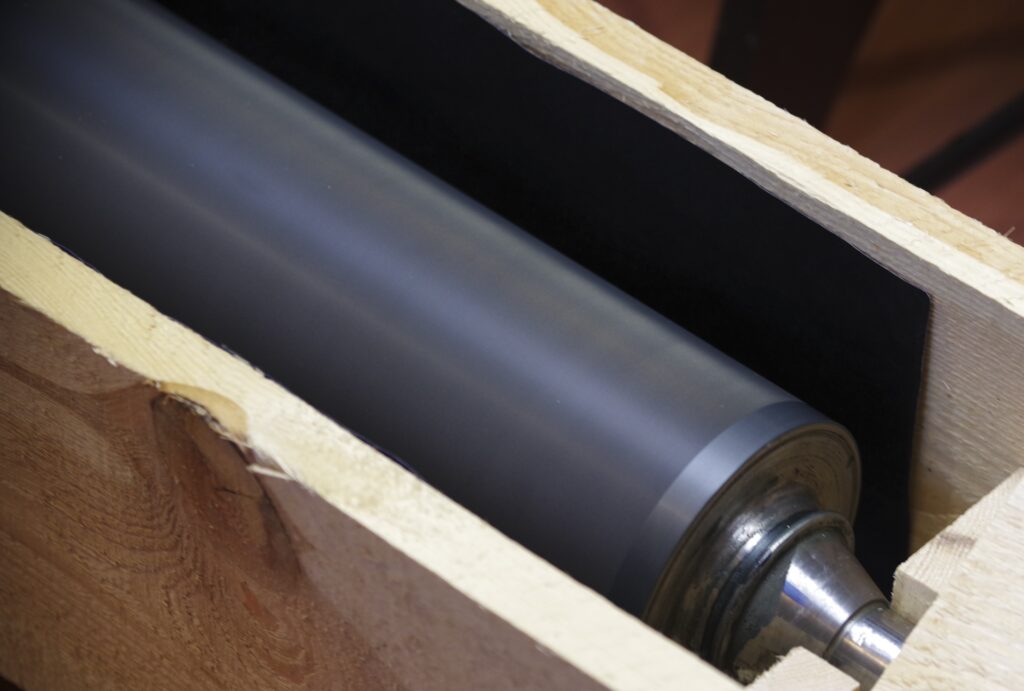

Ceramiczna powłoka po regeneracji

NAJCZĘŚCIEJ ZADAWANE PYTANIA (FAQ)

Wiedza techniczna i pytania przed zamówieniem.

Czy ceramika plazmowa na walcu jest podatna na pękanie i odpryski?

Warstwy ceramiczne są twarde, ale cechują się niską udarnością. Aby zapobiec odpryskom, PROEXPORT stosuje elastyczną podwarstwę metaliczną (NiCr) oraz fazowane krawędzie czołowe. Walec ceramiczny nie powinien być poddawany uderzeniom narzędziami metalowymi.

Do jakich zastosowań najlepiej sprawdza się powłoka z tlenku chromu (Cr2O3)?

Tlenek chromu to optymalny wybór pod walce dozujące farby i kleje, aniloksy, walce w przemyśle papierniczym oraz wszędzie tam, gdzie występuje silne ścieranie i kontakt z agresywną chemią czyszczącą.

Jak regeneruje się zużyte walce ceramiczne?

Zużytą warstwę ceramiki zdejmuje się poprzez precyzyjne szlifowanie diamentowe lub strumieniowo-ścierne. Po weryfikacji korpusu stalowego nakłada się nową podwarstwę i ceramikę w komorze plazmowej, po czym następuje szlifowanie do wymiaru nominalnego.
