EOS paplašināmas uzmavas un adapteri | PROEXPORT
PROEXPORT EOS (Expandable Outer Sleeve) sistēmas ir konstruētas kompozītmateriālu uzmavas, kas īpaši izstrādātas ātrdarbīgām fleksogrāfijas un dobspiedes iespiedmašīnām. Ar integrētu mikrošūnu saspiežamu slāni un pret šķīdinātājiem izturīgu elastomēra ārējo virsmu, EOS uzmavas nodrošina precīzu drukas reģistru un vienmērīgu nospiedumu spraugu dažādos auduma platumos.
TEHNISKĀS SPECIFIKĀCIJAS
Ražošanas parametri un darbības pielaides
Mēs pieskaņojam kodola konstrukciju, elastomēra savienojumu vai metāla pārklājumu un virsmas apdari tieši jūsu līnijas darbības apstākļiem.
| Tehniskais parametrs | Specifikācija / PROEXPORT standarts |
|---|---|
| Slāņu arhitektūra | Kompozītmateriāla iekšējā pamatne, augstas elastības amortizējošs putu slānis, precīza elastomēra ārējā apvalka |
| Ārējie segumi | Antistatiska vadoša gumija, EPDM, poliuretāns vai ar lāzeru gravējams elastomērs |
| Iespaids Nip | Vienmērīgs sprauslu sadalījums visā sejas garumā ar darbības ātrumu līdz 600 m/min |
| Izskrējiena tolerance | TIR < 0,015 mm pie liela drukāšanas ātruma |
| Šķīdinātāja izturība | Izturīgs pret etilacetātu, etanolu, UV tintēm un mazgāšanas līdzekļiem uz šķīdinātāju bāzes |
| Standarta garumi | Izgatavots pēc pasūtījuma pēc klienta drukas atkārtojuma un cilindra garuma specifikācijām |
PNEIMATISKĀ MĀJA

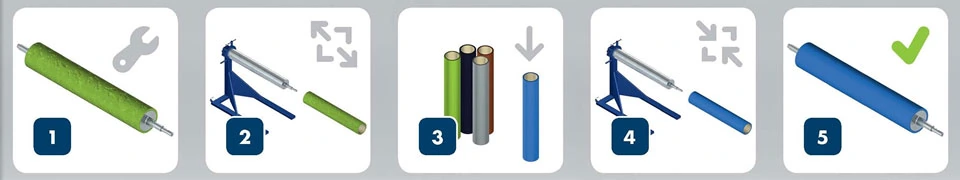

5 pakāpju pneimatiskās uzmavas maiņas procedūra (kopā 20 minūtes)
EOS Sleeve sistēma aizstāj dārgu pilnu veltņa noņemšanu ar ātru ārējās elastomēra uzmavas nomaiņu. Izmantojot standarta darbnīcas saspiestu gaisu (6–8 bāri), pārslēgšanās notiek mazāk nekā 20 minūtēs bez pacelšanas aprīkojuma:
01
Solis 01 / gultņa atbrīvošana un pārbaude
Nosakiet pārklājuma nodilumu vai sagatavojiet līnijas formāta maiņu. Atbloķējiet konsoles gultņa balstu — smagais serdeņa un piedziņas paliktnis ir uzstādīts presē.
02
Solis 02 / Pneimatiskās uzmavas noņemšana
Pievienojiet saspiestu gaisu (6–8 bāri) ar serdeņa kannu. Mikrospilvens paplašina GFK uzmavu, ļaujot tai bez piepūles noslīdēt pa asi dažu sekunžu laikā.
03
Solis 03 / Jauna vieglo piedurkņu izvēle
Paņemiet jaunu vai atjaunotu uzmavu no kompaktās vertikālās noliktavas. Ar to, kas sver tikai 25–30 kg, to droši apstrādā viens operators bez celtņiem vai iekrāvējiem.
04
04. darbība / vadīta pneimatiskā uzstādīšana
Gludi pārbīdiet jauno uzmavu virs saspiestā gaisa serdeņa, līdz tā stingri nofiksējas pret aksiālā reģistra atduri. Gaisa spilvens aizsargā iekšējo kompozītmateriālu virsmu.
05
05. darbība / tūlītēja iespīlēšana un ražošanas sākšana
Izslēdziet saspiesto gaisu. Uzmava uzreiz savelkas uz serdeņa ar nulles pretstrāvas griezes momenta pārvadi un perfektu iztukšošanu. Atkārtoti nofiksējiet gultni — gatavs 20 minūtēs!
LĪNIJAS PROBLĒMU RISINĀŠANA (PWE)
Precizitāte, kas novērš līnijas dīkstāves un tīmekļa defektus
Uzņēmumā PROEXPORT mēs ne tikai piegādājam pārklājumus — mēs risinām specifiskus inženiertehniskos izaicinājumus rūpnīcu tehnologiem un apkopes vadītājiem.
RAŽOŠANAS IZAICINĀJUMS
Līnijas problēma
Punktu pastiprinājuma kropļojumi, atlēcieni un nekonsekvents tintes izvietojums plata tīkla ātrdarbīgās fleksogrāfijas presēs.
PROEXPORT RISINĀJUMS
Inženiertehniskais risinājums
Optimizēta EOS uzmavu arhitektūra ar mikrošūnu slāpējošām putām, kas absorbē mehānisko triecienu un cilindra atsitienu.
AUGU ROI REZULTĀTS
Izmērāms efekts
Asa grafiskā punktu atveide, stabils krāsu blīvums ātrgaitas darbos un pagarināts plāksnes/uzmavas kalpošanas laiks.
IZVĒLE UN KVALITĀTES KONTROLE
Pirmsražošanas specifikācija un kvalitātes pārbaude
Katrs projekts – jauna izgatavošana vai atjaunošana – tiek izpildīts saskaņā ar stingri noteiktiem pārbaudes punktiem:
- Dinamiskā palaišanas un reģistra pārbaude uz precīzas pārbaudes iekārtām.
- Virsmas elektriskās pretestības pārbaude (atbilstoši ATEX antistatiskie rādītāji).
- Drukas atkārtojuma apkārtmēra izmēru precizitāte saskaņā ar OEM specifikācijām.
- Virsmas apdares raupjuma pārbaude (Ra < 0.3 µm).
Tehniskās pieņemšanas standarti
| Pārbaudes izmērs | Tehniskā nozīme |
|---|---|
| Ģeometrija & Pielaides | Diametra kalibrēšana, radiālais/aksiālais izskrējiens un gultņu tapu koncentriskums. |
| Pārklājuma struktūra | Durometra Shore/HV pārbaude, nominālais biezums un nulles porainības savienošana. |
| Dinamiskā balansēšana | Atlikušā nelīdzsvarotības kompensācija ISO 1940 G 2.5 vai G 6.3 pakāpē. |
BIEŽI UZDOTIE JAUTĀJUMI (BUJ)
Bieži uzdotie jautājumi (FAQ)
Kādas ir EOS piedurkņu priekšrocības salīdzinājumā ar standarta piedurknēm?
EOS uzmavām ir konstruēts mikrošūnu amortizācijas slānis, kas slāpē preses vibrācijas, nomāc cilindru atlēcienus lielā ātrumā un nodrošina izcilu tintes pārsūtīšanas konsistenci.
Kā EOS uzmavas jātīra un jāuzglabā?
Tīriet ar ražotāja apstiprinātiem viegliem šķīdinātājiem un mīkstu drāniņu bez plūksnām. Glabājiet vertikāli tam paredzētos plauktos ar piedurknēm, prom no tieša karstuma un UV starojuma.
PROEXPORT / RŪPNIECISKIE VELTŅI
No tehniskā rasējuma līdz ražošanas gatavam risinājumam.
Iesniedziet izmērus, fotoattēlus un darbības nosacījumus. Mēs noteiksim optimālo ražošanas vai atjaunošanas apjomu.
